NC펀치 (NC PUNCH)
NC펀치 (NC PUNCH)
특 징
NC 펀치는 정밀 NC 가공으로 제조된 조각형입니다. 톰슨날로는 생성이 어려운 형상 부분에 분리형으로 장착하는 파츠로 사용합니다. 곡선, 작은 R, 타원형 등 난이도가 높은 날곡선을 하지 않고도 그 부분에 NC 호치를 사용할 수 있어 채발형을 작성할 수 있습니다.
표 준 규 격
방출식
| 경도 | HRC52〜53/58〜59 |
| 날높이 | 3.0mm |
| 날두께 | 0.7mm |
| 날각도 | 30°/40° |
| 베이스 관통 구멍 | φ0.8≦ |
| 나사 구멍 | M3≦ |
| 최소 선간 | 1.4mm |
| 최소 R | 0.1R |
사이드식, 철포식, 조인트식
| 경도 | HRC52〜53/58〜59 |
| 날높이 | 2.0〜4.5mm |
| 날두께 | 0.7〜1.8mm |
| 날각도 | 30°/40°/50° |
| 나사 구멍 | 슬릿 가공 가능 |
| 최소 선간 | 1.0mm |
| 최소 R | 사이드 / 철포 : 0.5R |
| 조인트 : 0.1R |
가공사례

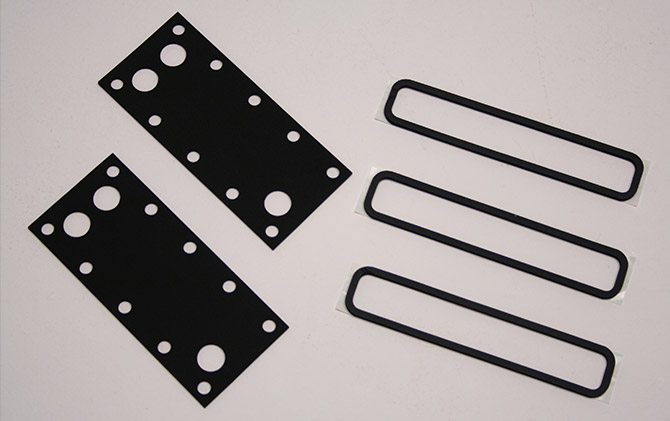

완충제

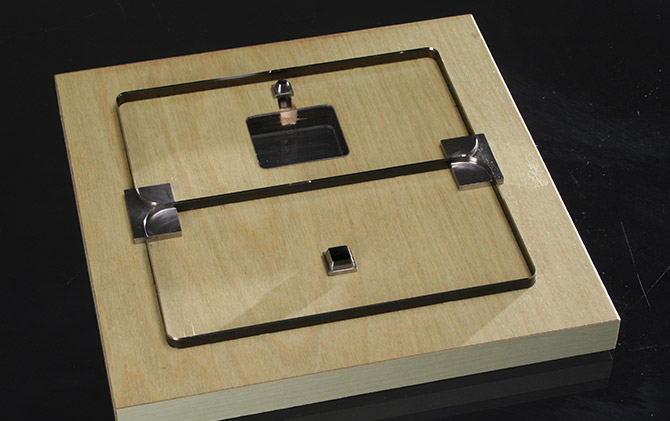

목형 예
