여러가지 형상을 실현하는 피나클 다이

"피나클 다이"는 츠카타니의 브랜드 상품 입니다.

칼끝을 샤프하게 가공한 "피나클 다이" 는 컷팅이 우수한 제품으로

관련 업계로부터 최고의 품질로 평가 받고 있으며 수많은 실적과 신뢰가 저희들의 자신감이 되고 있습니다.

AP타입

TSUKATANI 독자적인 샤프닝 기술로 제작되는 피나클다이.

예리한 날끝을 정밀하게 가공하여 복잡한 형상에서도 예리함과 안정된 컷팅을 실현합니다.

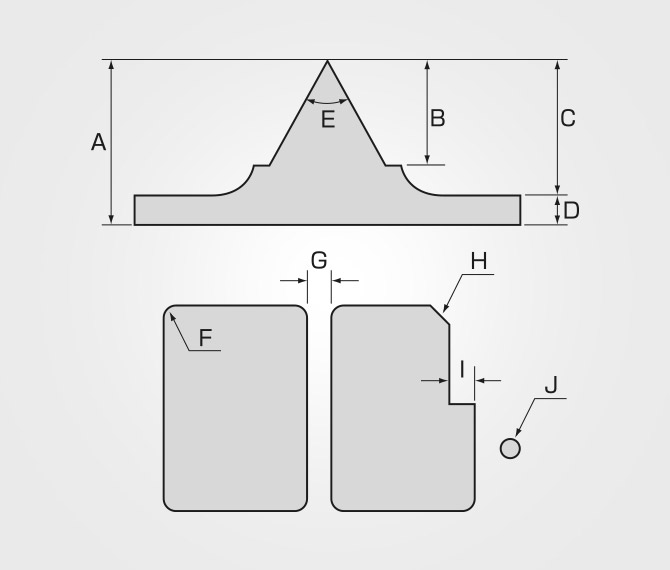

피나클다이의 표준 스팩

표준품(AP) 경도 HRC46

로터리 평판
A : 날높이 0.35~0.58 0.6 0.8 1.2
B : 날심도 0.20~0.30 0.3 0.4 0.8
C : 엣칭 심도 0.22~0.45 0.4 0.6 1.0
D : 베이스 두께 0.13~0.18 0.2 0.2 0.2
E : 날각도 40° · 50° · 60° · 80°

단위 : mm

날높이 0.35~0.58 0.6 0.8 1.2
날각도 로터리(각도 60° 사양) 평판(각도 50° 사양)
F : 최소R 0.3 0.25 0.3 0.55
G : 최소 선 간격 0.7 0.6 0.7 1.1
H : 최소 C 면 0.2 0.15 0.2 0.35
I : 최소 크랭크 0.2 0.2 0.2 0.2
J : 최소 φ 0.7 0.6 0.7 1.1

단위 : mm

상기 외 제작 사양의 경우 유선으로 문의해주시면 친절하게 답변 해드리겠습니다.

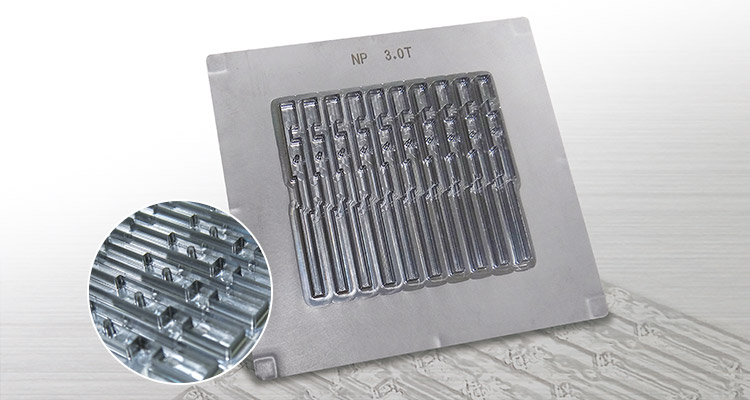

NP 타입

두꺼운 소재가 잘린다! 칼단면이 일직선이다! 커팅 저항이 적다!

이전의 피나클다이의 칼모양을 개량해 두꺼운 소재가 잘리고 컷팅저항력을 낮춘 금형입니다.

또한 가공조건이 완화되어 조금 더 복잡한 형상의 칼 제조가 가능해졌습니다.

섬세하고 복잡한 형상을 컷팅 할 수 있습니다.

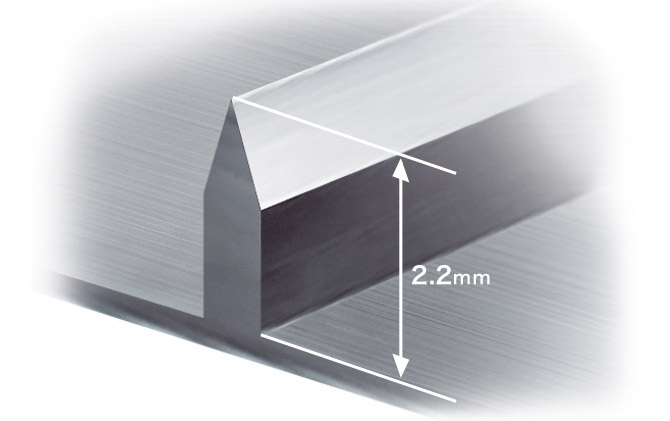

날카롭고 강한 컷팅을 가능하게 하는 날높이 3.0mm

기존의 칼 형상을 개량하여 간격이 좁은 곳도 날카로운 커팅을 할 수 있습니다.

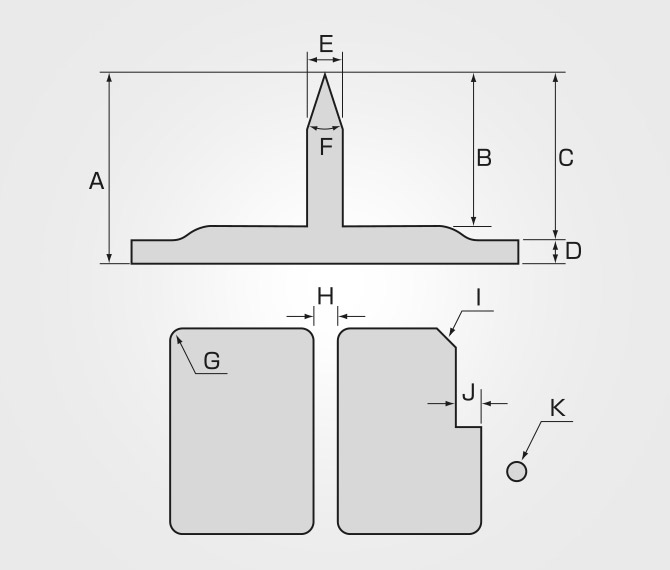

NP 피나클다이의 표준 스팩

표준품(NP) 경도 HRC46

평판용
A : 날높이 1.2 2.0 3.0
B : 날심도 0.9 1.3 2.2
C : 엣칭 심도 1.0 1.5 2.4
D : 베이스 두께 0.2 0.5 0.6
E : 날 두께 0.3 0.4 0.4
F : 날각도 30°・40°・50°・60°・80°

단위 : mm

G : 최소 R 0.1 0.1 0.1
H : 최소 선 간격 0.9 1.0 1.2
I : 최소 C 면 0.3 0.3 0.3
J : 최소 크랭크 0.2 0.2 0.2
K : 최소φ 0.9 1.0 1.2

단위 : mm

상기 외 제작 사양의 경우 유선으로 문의해주시면 친절하게 답변 해드리겠습니다.

각도 40° 시 사양

가공 사례

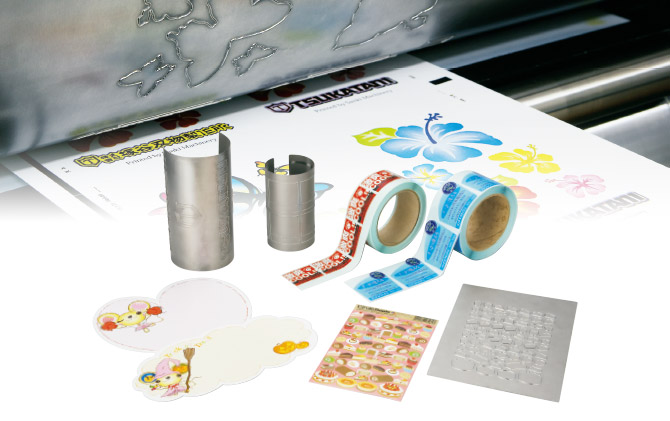

실 & 라벨 가공

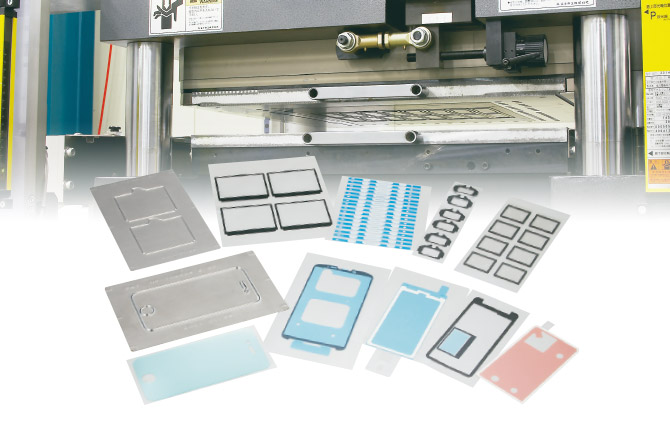

전자 기기 부재 가공

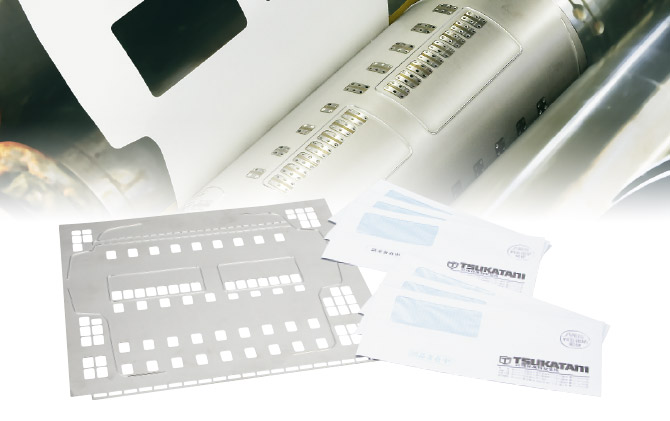

봉투 가공

카탈로그

피나클 다이 카탈로그

PDF : 0.58MB
